企業(yè)要提高交付能力，就要縮短制造周期，而縮短制造周期，不外乎通過好產(chǎn)品來提升。作為一項(xiàng)優(yōu)化改良產(chǎn)品，水性木器單組份白色面漆（CW/F-5002F5~9），在保有價(jià)格優(yōu)勢的情況下，改善原配方上漆膜抗疊粘性不佳的問題，更進(jìn)一步結(jié)合市場需求升級，提升對三聚氰胺樣板及各種UV底漆之附著力。

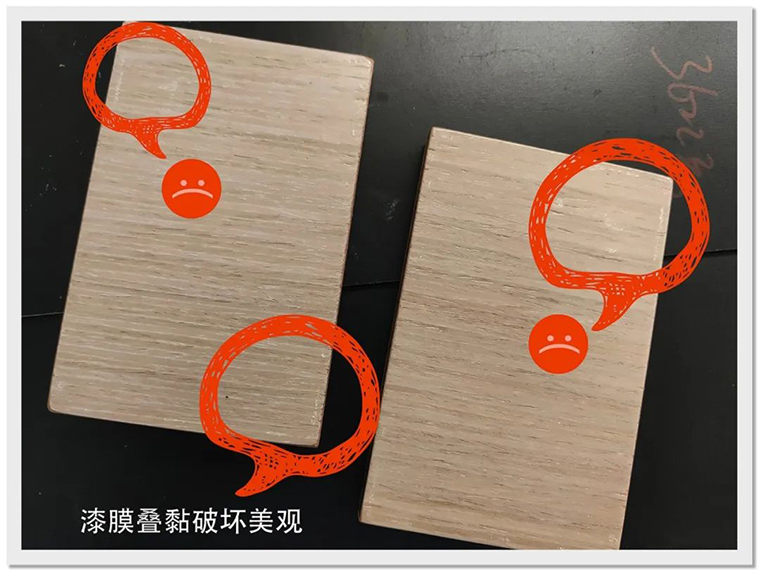

一、優(yōu)良的抗疊粘性

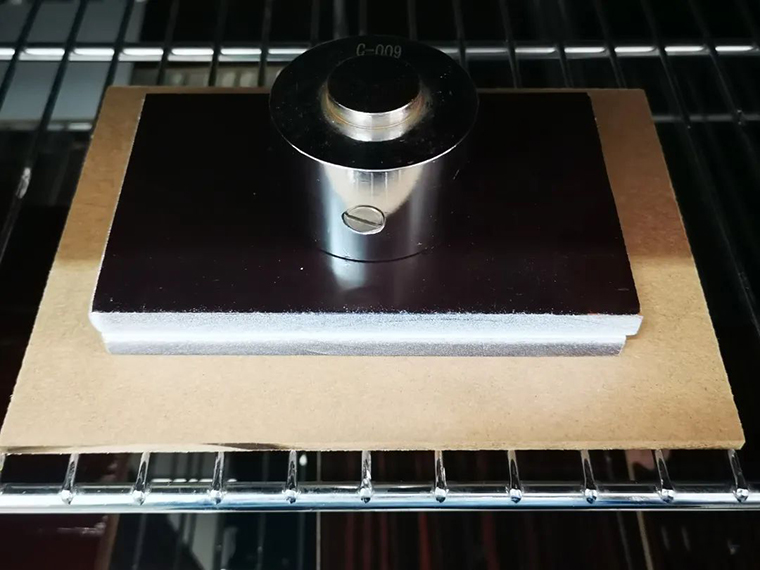

▲漆膜抗重壓測試
測試條件：
樣板10cm *15cm噴涂兩道110g/㎡，漆膜完全干燥后堆迭，放一個(gè)重壓槌（≒706g）在50℃下烘烤4hrs，取出冷卻分離，不可傷及漆膜。測試結(jié)果

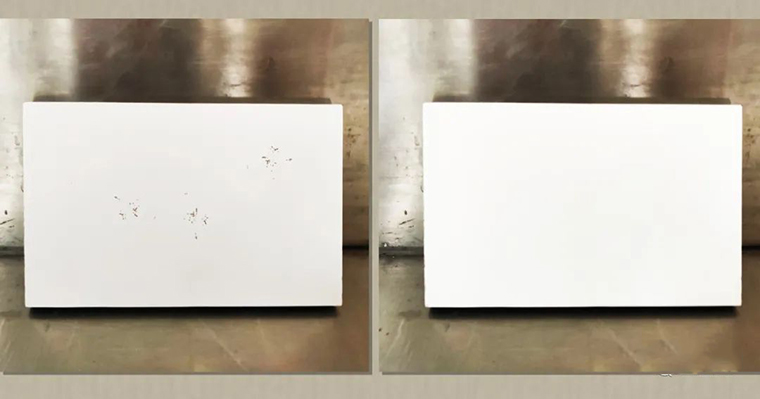

左：原配方，漆膜回粘看的見 右：新升級，漆膜完整無異常
二、優(yōu)秀的附著力

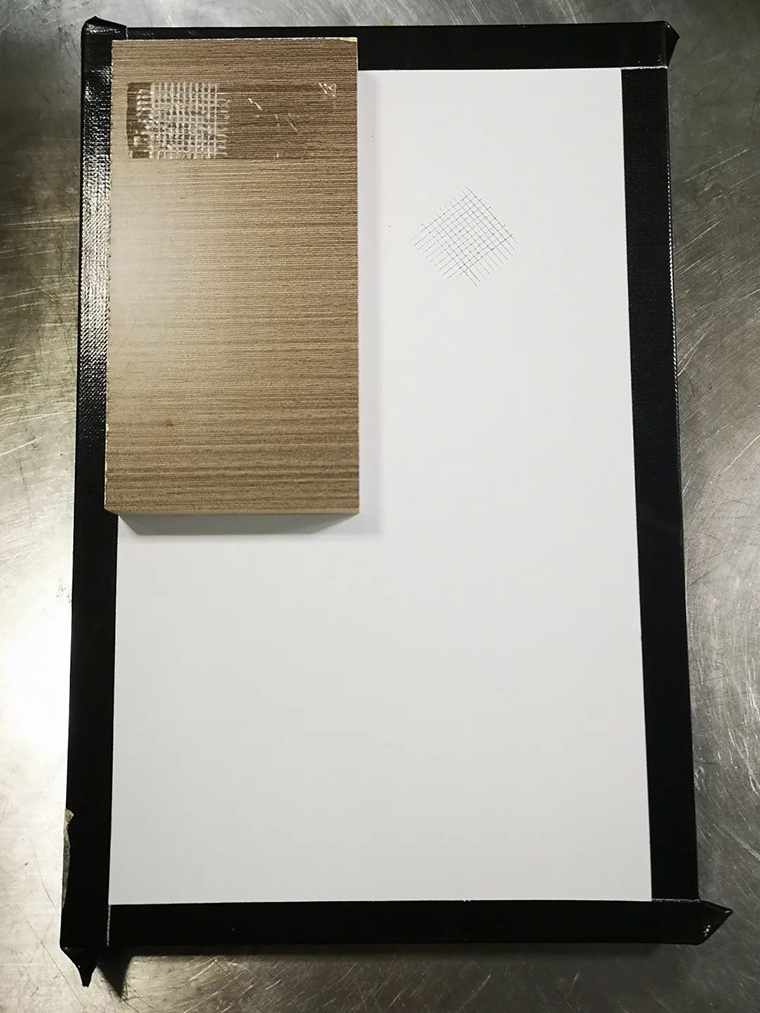

▲在UV底漆上涂水性白面漆的密著性測試

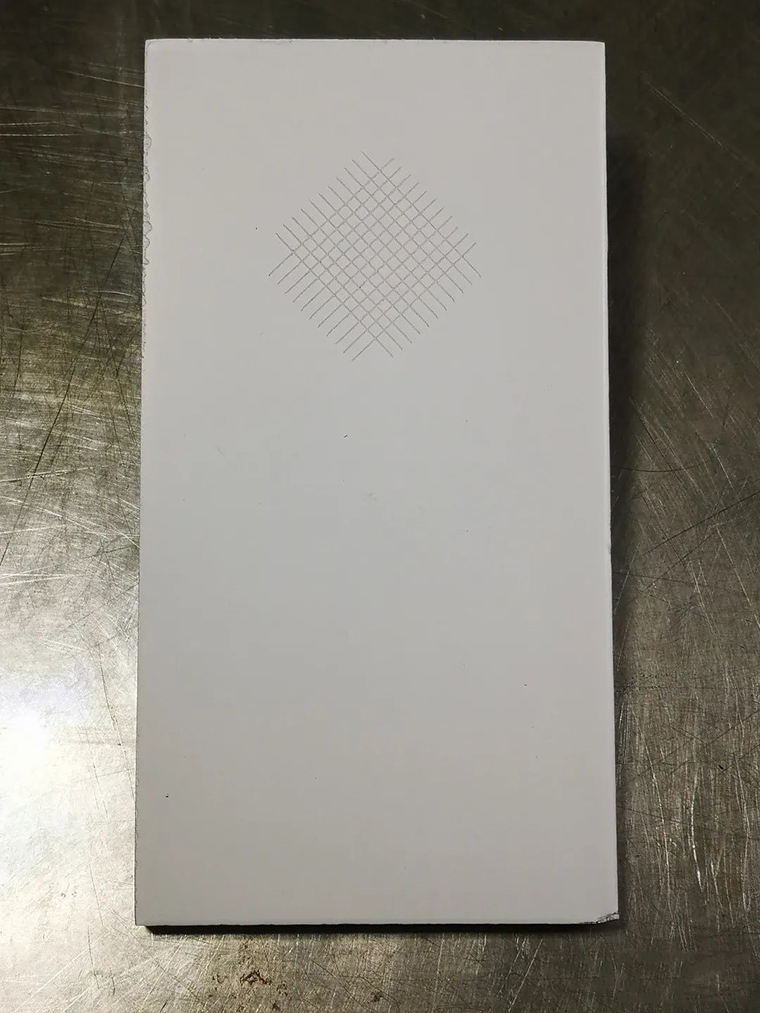

▲在三聚氰胺板材上直接涂水性白面漆的密著性測試
▲在三聚氰胺板直接涂水性漆白面，經(jīng)30次冷熱循環(huán)后的密著性測試
UV透明底漆（CU-3260、CU-216、CU-3163、CUE-3172N）、UV白色底漆（CU-257、CU-357）及三聚氰胺底板，經(jīng)冷熱循環(huán)30回測試樣板密著性均無異常。
綜合物性結(jié)果
● 表干35分鐘；
● 實(shí)干60分鐘；
● 硬度HB；
● 耐彎曲好；
● 耐水性佳。
☆測試濕度75%RH，溫度25℃
涂裝調(diào)配參考：
搭配比例：(主劑：水) 100：10依照實(shí)際所需操作粘度搭配。特殊底材仍建議預(yù)先打樣測試。
